SIEMENS伺服马达 SQN70.624A20
Basic parameters
功能特点
Functional features

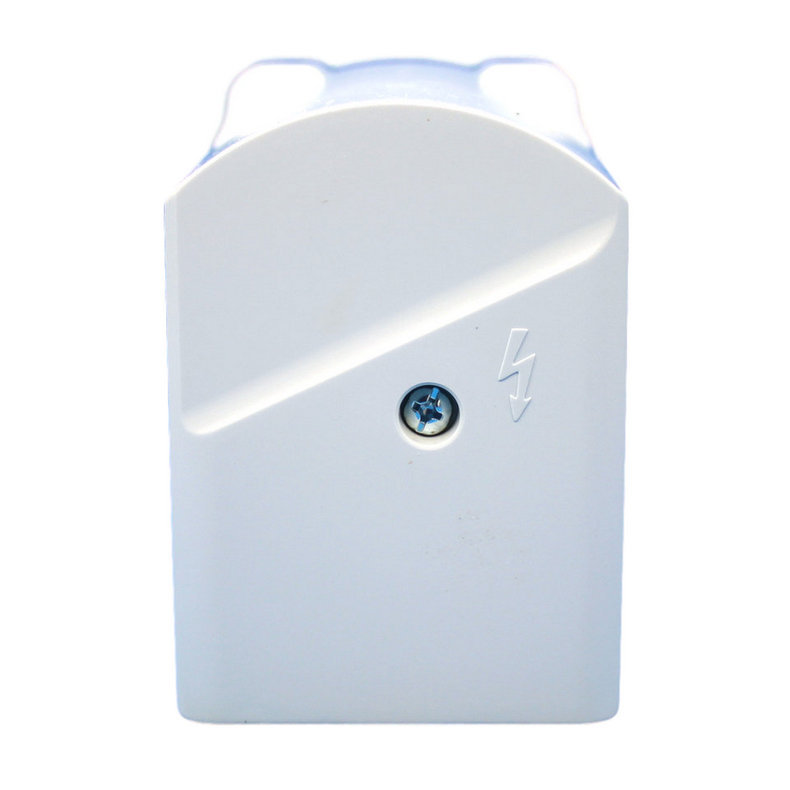

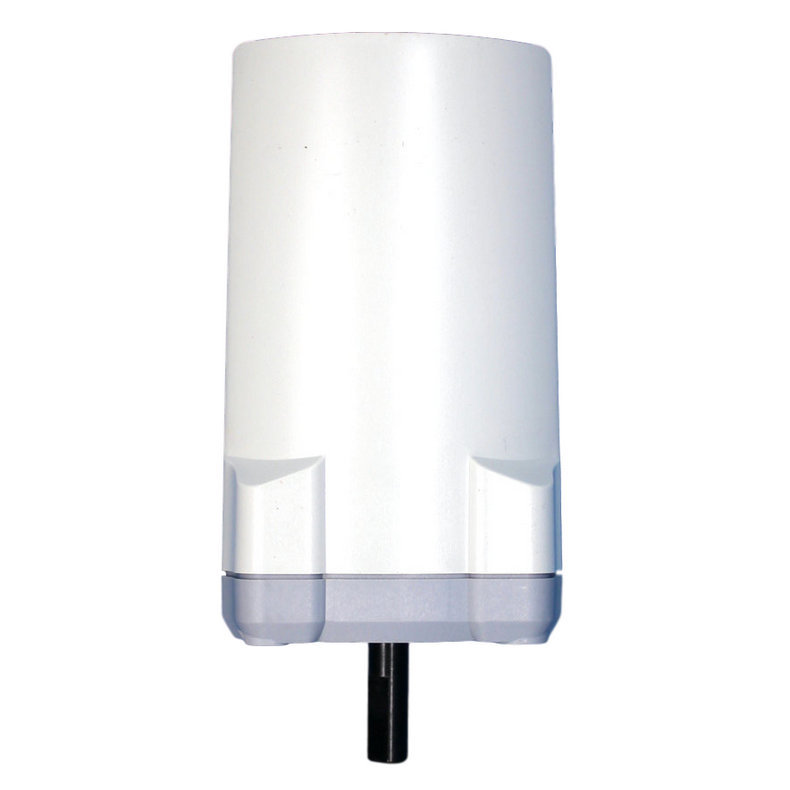

SQN70.624A20风门执行器

品牌：SIEMENS（西门子）

产地：德国



电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。

SQN70...系列转向：逆时针

220V-15%...

240V+10%

50...60Hz

接线图 轴号 90o运行时间 常规扭距 保持扭距 继电器个数 外壳长度 SQN7...可替代
型号 No No s Nm Nm Pieces mm 型号
SQN70.244A20 4 0 4 1.5 0.7 2 117 SQN30.121A2700
SQN70.264A20 6 0 4 1.5 0.7 - 80 SQN30.102A2700
SQN70.294A20 9 0 4 1.5 0.7 2 117 SQN30.111A2700
SQN70.244A20 4 0 4 1.5 0.7 2 117 SQN30.121A3500
SQN70.294A20 9 0 4 1.5 0.7 2 117 SQN30.111A3500
SQN70.424A20 2 0 12 2.5 1.2 2 117 -
SQN70.464A20 6 0 12 2.5 1.2 - 80 -
SQN70.664A20 6 0 30 2.5 1.3 - 80 SQN30.401A2700
SQN70.664A23 6 3 30 2.5 1.3 2 80 SQN30.402A2730
SQN70.224A20 2 0 4 1.5 0.7 2 117 -
SQN70.324A20 2 0 6 1.5 1.3 2 117 SQN30.151A2730
SQN70.454A20 5 0 12 2.5 1.2 3 117 -

SQN71...系列转向：顺时针

220V-15%...

240V+10%

50...60Hz

接线图 轴号 90o运行时间 常规扭距 保持扭距 继电器个数 外壳长度 SQN7...可替代
型号 No No s Nm Nm Pieces mm 型号
SQN71.244A20 4 0 4 1.5 0.7 2 117 SQN31.121A2700
SQN71.244A23 4 3 4 1.5 0.7 2 117 SQN31.121A2730
SQN71.244A26 4 6 4 1.5 0.7 2 117 SQN31.121A2760
SQN71.264A20 6 0 4 1.5 0.7 - 80 SQN31.101A2700
SQN71.294A20 9 0 4 1.5 0.7 2 117 SQN31.111A2700
SQN71.294A26 9 6 4 1.5 0.7 2 117 SQN31.111A2760
SQN71.424A20 2 0 12 2.5 1.2 2 117 -
SQN71.454A20 5 0 12 2.5 1.2 2 117 -
SQN71.664A20 6 0 30 2.5 1.3 - 80 SQN31.401A2700
SQN71.664A26 6 6 30 2.5 1.3 - 80 SQN31.401A2760
SQN71.694A20 9 0 30 2.5 1.3 2 117 SQN31.411A2700
SQN71.694A23 9 3 30 2.5 1.3 2 117 SQN31.411A2730

注：高外壳的可以安装电位计

主要参数
主电压 AC220V -15%...AC240V +10%
主频率 50...60Hz ±6%
功率 6VA
保护 N to VDE0875
旋转角度 最大160°，比例范围0...130°
限位开关数 2
辅助开关数 SQN70...SQN71...=2
SQN74...SQN75...=4
轮盘颜色 号码
红 I
蓝 II
橙 III
黑 IV
可精确调节的开关
SQN70...SQN71... II和III
SQN74...SQN75... III
保护等级 IP40
重量 500g
环境条件
运输环境 IEC 60 721-3-2
内部条件 class 2K2
机械条件 class 2M2
温度范围 -50...+60oC
湿度 <95%
运行环境 IEC 60 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60oC
湿度 <95%
不得进水

风门执行器（伺服马达）

德国SIEMENS西门子风门执行器

SQN30.111A2700 SQN30.121A1700 SQN30.151A1700 SQN30.402A1700

SQN30.102A2700 SQN30.111A2700 SQN30.121A2700 SQN30.151A2700 SQN30.401A2700 SQN30.402A2700

SQN30.401A2730 SQN30.402A2730 SQN30.402A2760

SQN31.101A1700 SQN31.151A1700 SQN31.251A1700 SQN31.401A1700

SQN31.101A2700 SQN31.111A2700 SQN31.121A2700 SQN31.151A2700 SQN31.221A2700 SQN31.251A2700 SQN31.401A2700 SQN31.411A2700

SQN31.121A2730 SON31.151A2730 SQN31.4O1A2730 SQN31.4O1A2730 SQN31.411A2730

SON31.121A2760 SQN31.4O1A2760



SQN70.224A20 SQN70.244A20 SQN70.264A20 SQN70.294A20 SQN70.424A20 SQN70.464A20 SQN70.464A23 SQN70.664A20 SQN70.664A23 SQN70.624A20

SQN71.244A20 SQN71.244A23 SQN71.244A26 SQN71.264A20 SQN71.294A20 SQN71.294A26 SQN71.424A20 SQN71.454A20 SQN71.664A20 SQN71.664A26 SQN71.694A20 SQN71.694A23

Baltur/百得专用>  SQN72.2A4A20BT SQN72.6A4A20BT SQN72.4D5A20BT SQN72.6C2A20

SQN75.244A21 SQN75.244A21 SQN75.294A21 SQN75.424A21 SQN75.444A21 SQN75.694A21 SQN75.864A21 SQN75.6K4A21

Bentone/百通专用> SQN75.244A21B SQN75.254A21B SQN75.294A21B SQN75.436A21B SQN75.494A21B SQN75.624A21B SQN75.664A21B

SQN74.244A21 SQN74.244A21 SQN74.294A21 SQN74.424A21 SQN74.444A21 SQN74.694A21 SQN74.864A21



SQN90.140B2799 SQN91.140B2799 SQN90.240B2799 SQN90.220A2799 SQN90.350A2799 SQN90.203A27 SQN90.204A2799

Riello/利雅路专用>  SQN90.560A2793 SQN90.240B2793



SQM10.15501 SQM10.16501 SQM10.17501

SQM10.15502 SQM10.16502 SQM10.17502 SQM10.15562 SQM10.16562

SQM20.16501 SQM20.18501 SQM21.16501 SQM21.18501

SQM20.16502 SQM20.18502 SQM21.16502 SQM21.18502

SQM45.291A9 SQM45.295A9 SQM48.497A9 SQM48.697A9

SQM50.381A2 SQM50.383A2 SQM50.424A2Z7 SQM50.481A2 SQM50.481A2Z3 SQM50.681A2 SQM50.482A2 SQM50.381A2Z3

SQM53.481A2 SQM53.581A2 SQM53.489A2

SQM54.480A2 SQM54.481A203 SQM54.481A204 SQM54.482A2 SQM54.482A203 SQM54.482A207 SQM54.482A2Z3 SQM54.487A203 SQM54.580A2

SQM56.687A2 SQM56.687A203 SQM56.687A2Z3
