DUNGS 燃气电磁阀 MVD207/5
Basic parameters
功能特点
Functional features

MVD207/5 燃气电磁阀

品牌：DUNGS（冬斯）

产地：德国



型号

承压

mbar

口径DN/Rp

功率

w

电流

A

开启时间

s

MVD203/5 360 Rp3/8 15 0.08 <1
MVD205/5 360 Rp1/2 15 0.08 <1
MVD207/5 200 Rp3/4 32 0.13 <1
MVD207/5 360 Rp3/4 25 0.15 <1
MVD210/5 360 Rp1 25 0.15 <1
MVD215/5 200 Rp1-1/2 60 0.26 <1
MVD215/5 360 Rp1-1/2 60 0.30 <1
MVD220/5 200 Rp2 90 0.30 <1
MVD225/5 200 Rp2-1/2 90 0.48 <1
MVD503/5 500 Rp3/8 15 0.08 <1
MVD505/5 500 Rp1/2 15 0.08 <1
MVD507/5 500 Rp3/4 25 0.15 <1
MVD510/5 500 Rp1 25 0.15 <1
MVD515/5 500 Rp1-1/2 60 0.30 <1
MVD520/5 500 Rp2 90 0.48 <1
MVD525/5 500 Rp2-1/2 80 0.42 <1
MVD2020/5 200 DN20 32 0.13 <1
MVD2020/5 360 DN20 25 0.15 <1
MVD2025/5 360 DN25 25 0.13 <1
MVD2040/5 200 DN40 60 0.26 <1
MVD2040/5 360 DN40 60 0.30 <1
MVD2050/5 200 DN50 50 0.26 <1
MVD2065/5 200 DN65 90 0.48 <1
MVD2080/5 200 DN80 80 0.42 <1
MVD2100/5 200 DN100 90 0.48 <1
MVD5020/5 500 DN20 25 0.13 <1
MVD5025/5 500 DN25 25 0.13 <1
MVD5040/5 500 DN40 60 0.26 <1
MVD5050/5 500 DN50 90 0.48 <1
MVD5065/5 500 DN65 80 0.42 <1
MVD5080/5 500 DN80 90 0.50 <1
MVD5100/5 500 DN100 90 7.5 <1
MVD5125/5 500 DN125 90 7.5 <1
MVD5150/5 500 DN150 90 10 <1
MVD2200 200 DN200 90 10 <1

口径

10，15，20，25，50，65，80，100，125，150，200，

3/8"，1/2"，3/4"，1"，1-1/2"，2-1/2"

最大工作压力 至200mbar,360mbar或至500mba,参考型号表
电磁阀 根据EN161的阀，A级，2类，单级工作方式
压力等级 PN 1
关闭时间 <1s
开启时间 <1s
快速开启行程 可调节
主流量调节 手动
气体引导部分材料 外壳：铝，钢，黄铜

密封圈：NBR

电源 230V（+10%-15%）；50-60Hz
开关持续时间 100%ED
保护程度 IP54，IP65
电气连接 通过PG11连接到螺丝接线端子上，满足DIN EN 175301-803要求的接插连接可后配
开关频率 MVD.../5系列：最大1000次/H

MVD 2200型：最大100次/H

测量及燃气气体连接 符合DIN ISO 228要求，在入口压力区域的两侧G1/4，从DN40（法兰）起，入口侧再加G3/4
过滤 内装有筛网过滤器，网眼大小1mm
环境温度 -15°C到+60°C
安装位置 电磁铁垂直竖立到水平躺放
终端触点 根据DIN K01/1型进行检查，可安装在DN10-DN150上
阀检查系统 通过测量连接G1/4可装上VDK200A S02型

用到DN80的匹配器可装上VPS504型

附件 用于线路插座的设备插头

型号

最大承压

mbar

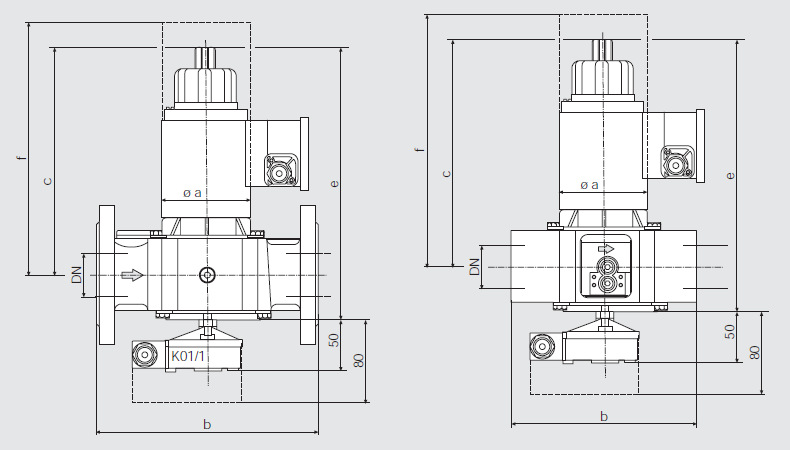

安装尺寸mm

重量

kg

a b c d e f
MVD 203/5 360 50 60 90 75 155 190 0,85
MVD 205/5 360 50 75 135 75 113 200 1,00
MVD 207/5 200 60 100 135 80 160 190 1,75
MVD 207/5 360 75 100 135 80 160 190 2,4
MVD 210/5 360 75 110 135 90 165 190 2,45
MVD 215/5 200 80 150 170 116 210 255 4,3
MVD 215/5 360 95 150 170 116 210 255 5,4
MVD 220/5 200 95 170 170 130 220 255 5,90
MVD 225/5 200 115 230 215 165 270 325 10,90

MVD 503/5 500 50 60 90 75 155 190 0,85
MVD 505/5 500 50 75 90 75 113 200 1,00
MVD 507/5 500 75 100 135 80 160 190 2,40
MVD 510/5 500 75 110 135 90 165 190 2,60
MVD 515/5 500 95 150 175 116 210 255 5,40
MVD 520/5 500 115 170 190 130 235 300 8,80
MVD 525/5 500 130 230 215 165 270 370 14,50

MVD 2020/5 200 60 152 135 105 160 190 2,3
MVD 2020/5 360 75 152 135 105 160 190 2,9
MVD 2025/5 360 75 160 165 115 165 190 3,50
MVD 2040/5 200 80 200 170 150 230 255 6,8
MVD 2040/5 360 95 200 170 150 230 255 7,0
MVD 2050/5 200 95 230 175 165 220 255 7,70
MVD 2065/5 200 115 290 215 185 275 320 12,70
MVD 2080/5 200 130 310 250 200 305 360 26,50
MVD 2100/5 200 150 350 310 240 395 480 31,00

MVD 5020/5 500 75 150 135 105 160 190 3,50
MVD 5025/5 500 75 160 135 115 165 190 4,00
MVD 5040/5 500 95 200 170 150 230 255 7,00
MVD 5050/5 500 115 230 190 165 235 300 12,00
MVD 5065/5 500 130 290 235 185 295 370 17,00
MVD 5080/5 500 150 310 290 200 360 465 32,00
MVD 5100/5 500 170 350 360 240 418 600 42,00
